塑料绝缘电力电缆
发布时间：2015/9/14 11:20:18 浏览： 次
一、使用特性：
聚氯乙烯（PVC）绝缘电力电缆适用于固定敷设在交流50赫兹，额定电压为6千伏及以下输配电线路上。
使用特性：1、电缆导电线芯的长期允许工作温度应不超过70℃。
2、短路时（最长持续时间不超过5秒）电缆导体的最高温度不超过160℃.
3、电缆不受敷设位差的限制，电缆敷设时的环境温度应不低于0℃。
4、其最小弯曲直径为电缆弯曲试验用圆柱体直径的2倍。
5、额定电压主要分为两档：0.6/1KV、3.6/6KV。
二、技术要求
1、名称
|
铜芯
|
铝芯
|
电线名称
|
|
VV
|
VLV
|
铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆
|
|
VY
|
VLY
|
铜（铝）芯聚氯乙烯绝缘聚乙烯护套电力电缆
|
|
VV22
|
VLV22
|
铜（铝）芯聚氯乙烯绝缘内钢带铠装聚氯乙烯护套电力电缆
|
|
VV23
|
VLV23
|
铜（铝）芯聚氯乙烯绝缘内钢带铠装聚乙烯护套电力电缆
|
2、导电线芯标称截面
|
主线芯
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
240
|
300
|
|
3+1中性线芯
|
|
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
16
|
25
|
35
|
50
|
70
|
70
|
95
|
120
|
150
|
|
3+2中性线芯
|
|
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
16
|
25
|
35
|
50
|
70
|
70
|
95
|
120
|
150
|
3、绝缘标称厚度
|
|
标称截面mm2
|
|
电压KV
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
240
|
300
|
400
|
500
|
630
|
800
|
1000
|
|
0.6/1
|
0.8
|
0.8
|
0.5
|
1
|
1
|
1
|
1
|
1.2
|
1.2
|
1.4
|
1.4
|
1.6
|
1.6
|
1.8
|
2.0
|
2.2
|
2.4
|
2.6
|
2.8
|
2.8
|
2.8
|
3.0
|
|
3.6/6
|
|
|
|
|
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
3.4
|
4、导体直流电阻
|
标称截面mm2
|
20℃时直流电阻不大于欧/千米
|
标称截面mm2
|
20℃时直流电阻不大于欧/千米
|
标称截面mm2
|
20℃时直流电阻不大于欧/千米
|
标称截面mm2
|
20℃时直流电阻不大于欧/千米
|
|
铜芯
|
铝芯
|
铜芯
|
铝芯
|
铜芯
|
铝芯
|
铜芯
|
铝芯
|
1.5
2.5
4
6
10
16
|
12.1
7.41
4.61
3.08
1.83
1.15
|
18.1
12.1
7.41
4.61
3.08
1.91
|
25
35
50
70
95
120
|
0.727
0.524
0.387
0.268
0.193
0.153
|
1.20
0.868
0.641
0.443
0.320
0.253
|
150
185
240
300
400
500
|
0.124
0.0991
0.0754
0.0601
0.0470
0.0366
|
0.206
0.164
0.125
0.100
0.0778
0.0605
|
630
800
1000
|
0.0283
0.0221
0.0176
|
0.0469
0.0369
0.0291
|
|
5、绝缘电阻
A、体积电阻率Ω·cm 0.6/1KV 3.6/6KV
20℃ 最小 Min. 1013 1014
70℃ 最小 Min. 1010 1011
B、绝缘电阻常数M Ω·km
20℃ 最小 Min. 36.7 367
70℃ 最小 Min. 0.037 0.37
6、交流电压试验
Uo/U kv Us kv T min
0.6/1 3.5 5
3.6/6 11 5
|
|
|

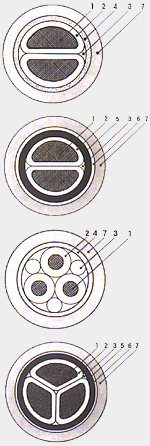

1、铜（铝）导电线芯
2、聚氯乙烯绝缘
3、聚丙烯填充
4、缆芯包扎带
5、绕包内垫层
6、双钢带铠装层
7、聚氯乙烯或聚乙烯外护套
|
|
|
|
三、电缆规格，参数如表5、表6、表7 表5 0.6/1kv级非铠装塑力缆（含阻燃型）
标称
截面
mm2
|
单 芯 电 缆
|
双 芯 电 缆
|
三 芯 电 缆
|
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
|
VV
|
VLV
|
VV
|
VLV
|
VV
|
VLV
|
|
1.5
|
6.08
|
51
|
——
|
9.86
|
112
|
——
|
10.33
|
136
|
——
|
|
2.5
|
6.48
|
63
|
48
|
10.66
|
141
|
110
|
11.19
|
175
|
128
|
|
4
|
7.73
|
88
|
63
|
12.44
|
197
|
147
|
13.11
|
250
|
176
|
|
6
|
7.88
|
111
|
76
|
13.60
|
249
|
178
|
14.36
|
322
|
215
|
|
10
|
8.69
|
156
|
94
|
15.08
|
347
|
222
|
15.95
|
460
|
272
|
|
16
|
9.62
|
218
|
120
|
16.94
|
483
|
284
|
17.96
|
653
|
355
|
|
25
|
11.96
|
335
|
177
|
18.20
|
679
|
366
|
22.51
|
969
|
499
|
|
35
|
13.10
|
437
|
217
|
19.62
|
876
|
444
|
24.33
|
1260
|
611
|
|
50
|
14.86
|
577
|
280
|
22.08
|
1157
|
571
|
26.79
|
1662
|
784
|
|
70
|
16.66
|
790
|
360
|
24.76
|
1590
|
742
|
30.11
|
2310
|
1039
|
|
95
|
19.20
|
1078
|
482
|
28.27
|
2160
|
987
|
33.86
|
3138
|
1378
|
|
120
|
20.81
|
1326
|
573
|
30.52
|
2664
|
1180
|
36.62
|
3881
|
1655
|
|
150
|
22.99
|
1625
|
700
|
33.58
|
3257
|
1435
|
39.77
|
4793
|
2060
|
|
185
|
25.51
|
2025
|
866
|
37.31
|
4075
|
1786
|
43.72
|
5975
|
2541
|
|
240
|
28.76
|
2631
|
1107
|
|
|
|
48.73
|
7738
|
3233
|
|
300
|
31.82
|
3274
|
1362
|
|
|
|
53.49
|
9594
|
3963
|
|
400
|
35.43
|
4145
|
1700
|
|
|
|
|
|
|
标称
截面
mm2
|
四 芯 电 缆
|
(3+1) 芯 电 缆
|
五 芯 电 缆
|
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
|
VV
|
VLV
|
VV
|
VLV
|
VV
|
VLV
|
|
1.5
|
11.13
|
165
|
——
|
——
|
——
|
——
|
12.01
|
191
|
——
|
|
2.5
|
12.09
|
215
|
153
|
11.87
|
202
|
——
|
13.09
|
253
|
175
|
|
4
|
14.24
|
312
|
212
|
13.75
|
287
|
196
|
15.49
|
369
|
245
|
|
6
|
15.47
|
406
|
263
|
15.16
|
380
|
248
|
16.87
|
486
|
289
|
|
10
|
17.43
|
586
|
336
|
17.06
|
539
|
315
|
19.06
|
735
|
418
|
|
16
|
19.67
|
840
|
442
|
19.12
|
772
|
411
|
23.19
|
1094
|
591
|
|
25
|
21.65
|
1226
|
600
|
21.08
|
1131
|
563
|
28.85
|
1763
|
916
|
|
35
|
23.85
|
1612
|
747
|
22.99
|
1426
|
678
|
32.15
|
2316
|
1152
|
|
50
|
26.83
|
2154
|
983
|
26.54
|
1953
|
916
|
31.68
|
2692
|
1229
|
|
70
|
30.68
|
3008
|
1313
|
29.95
|
2686
|
1194
|
35.73
|
3740
|
1421
|
|
95
|
34.92
|
4101
|
1755
|
33.29
|
3645
|
1592
|
41.27
|
5123
|
2191
|
|
120
|
38.12
|
5084
|
2117
|
36.58
|
4601
|
1952
|
44.82
|
6349
|
2610
|
|
150
|
42.40
|
6287
|
2642
|
39.84
|
5494
|
2337
|
49.60
|
7846
|
3290
|
|
185
|
46.84
|
7854
|
3276
|
44.28
|
6943
|
2923
|
54.96
|
9782
|
4065
|
|
240
|
52.82
|
10200
|
4194
|
49.78
|
8974
|
3723
|
62.12
|
12732
|
5224
|
|
300
|
58.19
|
12667
|
5159
|
54.91
|
11096
|
4554
|
68.71
|
15814
|
6429
|
|
400
|
|
|
|
|
|
|
|
|
|
标称
截面
mm2
|
(3+2) 芯 电 缆
|
|
|
外径mm
|
重量kg/km
|
|
VV
|
VLV
|
|
1.5
|
——
|
——
|
——
|
|
2.5
|
13.44
|
251
|
——
|
|
4
|
15.37
|
353
|
247
|
|
6
|
17.12
|
476
|
307
|
|
10
|
19.00
|
663
|
385
|
|
16
|
22.89
|
995
|
565
|
|
25
|
26.39
|
1536
|
823
|
|
35
|
27.06
|
1768
|
865
|
|
50
|
32.17
|
2285
|
1095
|
|
70
|
35.82
|
3125
|
1422
|
|
95
|
40.53
|
4249
|
1905
|
|
120
|
44.45
|
5428
|
2357
|
|
150
|
47.04
|
6289
|
2710
|
|
185
|
52.09
|
8025
|
3421
|
|
240
|
57.65
|
10301
|
4315
|
|
300
|
63.27
|
12750
|
|
|
400
|
|
|
|
表6 0.6/1kv级钢带铠装塑力缆（含阻燃型）
标称
截面
mm2
|
单 芯 电 缆
|
双 芯 电 缆
|
三 芯 电 缆
|
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
|
VV22
|
VLV22
|
VV22
|
VLV22
|
VV22
|
VLV22
|
|
1.5
|
——
|
——
|
——
|
14.26
|
317
|
——
|
14.73
|
350
|
——
|
|
2.5
|
——
|
——
|
——
|
14.26
|
329
|
298
|
14.79
|
372
|
325
|
|
4
|
——
|
——
|
——
|
16.04
|
415
|
365
|
16.71
|
479
|
405
|
|
6
|
——
|
——
|
——
|
17.06
|
484
|
415
|
17.81
|
570
|
465
|
|
10
|
14.47
|
392
|
330
|
19.68
|
609
|
484
|
19.55
|
737
|
549
|
|
16
|
14.80
|
450
|
351
|
20.54
|
777
|
578
|
21.56
|
964
|
665
|
|
25
|
15.58
|
514
|
356
|
20.32
|
885
|
572
|
24.63
|
1234
|
765
|
|
35
|
16.72
|
631
|
412
|
21.74
|
1103
|
670
|
26.45
|
1547
|
889
|
|
50
|
18.48
|
796
|
499
|
24.20
|
1411
|
826
|
30.83
|
2236
|
1358
|
|
70
|
20.28
|
1033
|
604
|
28.80
|
2116
|
1269
|
34.15
|
2949
|
1678
|
|
95
|
22.60
|
1344
|
749
|
32.31
|
2757
|
1584
|
37.90
|
3853
|
2093
|
|
120
|
24.21
|
1614
|
861
|
34.56
|
3303
|
1819
|
40.66
|
4651
|
2425
|
|
150
|
26.17
|
1928
|
1004
|
37.82
|
3966
|
2143
|
44.01
|
5646
|
2912
|
|
185
|
28.48
|
2347
|
1187
|
41.45
|
4830
|
2541
|
47.76
|
6886
|
3453
|
|
240
|
31.51
|
2976
|
1452
|
|
|
|
52.77
|
8749
|
4245
|
|
300
|
36.28
|
3934
|
2031
|
|
|
|
57.53
|
10700
|
5070
|
|
400
|
39.87
|
4883
|
2438
|
|
|
|
63.51
|
13446
|
6208
|
标称
截面
mm2
|
四 芯 电 缆
|
(3+1) 芯 电 缆
|
五 芯 电 缆
|
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
外径mm
|
重量kg/km
|
|
VV22
|
VLV22
|
VV22
|
VLV22
|
VV22
|
VLV22
|
|
1.5
|
14.73
|
360
|
——
|
——
|
——
|
——
|
15.26
|
368
|
——
|
|
2.5
|
15.69
|
427
|
365
|
15.47
|
410
|
——
|
16.29
|
438
|
360
|
|
4
|
17.84
|
560
|
461
|
17.35
|
526
|
436
|
18.69
|
590
|
466
|
|
6
|
19.07
|
475
|
534
|
18.76
|
644
|
510
|
20.07
|
727
|
533
|
|
10
|
21.03
|
888
|
637
|
20.44
|
829
|
605
|
22.26
|
982
|
669
|
|
16
|
23.27
|
1179
|
781
|
22.72
|
1103
|
741
|
26.39
|
1483
|
898
|
|
25
|
24.69
|
1506
|
880
|
24.12
|
1405
|
836
|
33.65
|
2523
|
1672
|
|
35
|
27.09
|
1931
|
1066
|
26.03
|
1723
|
975
|
36.75
|
3143
|
1975
|
|
50
|
30.87
|
2726
|
1555
|
30.58
|
2520
|
1483
|
35.72
|
3368
|
1904
|
|
70
|
34.72
|
3655
|
1960
|
33.99
|
3322
|
1830
|
39.77
|
4499
|
2380
|
|
95
|
39.16
|
4852
|
2505
|
37.33
|
4345
|
2293
|
45.31
|
5994
|
3062
|
|
120
|
42.36
|
5900
|
2933
|
40.62
|
5368
|
2715
|
48.86
|
7293
|
3583
|
|
150
|
46.44
|
7170
|
3525
|
43.88
|
6327
|
3170
|
53.64
|
8885
|
4329
|
|
185
|
50.88
|
8824
|
4246
|
48.32
|
7863
|
3843
|
59.29
|
10957
|
5234
|
|
240
|
56.86
|
11291
|
5284
|
53.82
|
10005
|
4759
|
65.96
|
13997
|
6489
|
|
300
|
62.23
|
13866
|
6358
|
59.15
|
12256
|
5715
|
72.75
|
17241
|
7856
|
|
400
|
69.03
|
17491
|
7841
|
|
|
|
|
|
|
标称
截面
mm2
|
(3+2) 芯 电 缆
|
|
|
外径mm
|
重量kg/km
|
|
VV22
|
VLV22
|
|
1.5
|
——
|
——
|
——
|
|
2.5
|
16.08
|
377
|
——
|
|
4
|
18.01
|
497
|
390
|
|
6
|
19.76
|
635
|
467
|
|
10
|
21.64
|
840
|
562
|
|
16
|
25.53
|
1206
|
776
|
|
25
|
30.63
|
2140
|
1428
|
|
35
|
31.90
|
2337
|
1434
|
|
50
|
36.21
|
2938
|
1748
|
|
70
|
39.86
|
3851
|
2148
|
|
95
|
44.57
|
5066
|
2722
|
|
120
|
48.49
|
6324
|
3253
|
|
150
|
51.08
|
7211
|
3632
|
|
185
|
56.33
|
9096
|
4492
|
|
240
|
61.89
|
11483
|
5498
|
|
300
|
67.31
|
14019
|
6569
|
|
400
|
|
|
|
表7 3.6/6kv聚氯乙烯绝缘电力电缆
标称截面
mm2
|
外径
mm
|
重量（kg/km）
|
外径
mm
|
重量（kg/km）
|
|
VV
|
VLV
|
VV22
|
VLV22
|
|
3×10
|
27.9
|
999
|
817
|
32.7
|
1743
|
1561
|
|
3×16
|
29.9
|
1231
|
940
|
35.7
|
2101
|
1811
|
|
3×25
|
30.5
|
1606
|
1137
|
36.3
|
2493
|
2024
|
|
3×35
|
33.3
|
2017
|
1368
|
38.1
|
2886
|
2237
|
|
3×50
|
35.3
|
2442
|
1564
|
40.2
|
3363
|
2486
|
|
3×70
|
38.1
|
3142
|
1872
|
44.0
|
4229
|
2958
|
|
3×95
|
41.2
|
4004
|
2245
|
47.1
|
5177
|
3418
|
|
3×120
|
44.7
|
4886
|
2661
|
49.6
|
6036
|
3811
|
|
3×150
|
47.2
|
5737
|
3005
|
52.1
|
6952
|
4220
|
|
3×185
|
50.1
|
6890
|
3458
|
54.9
|
8179
|
4747
|
|
3×240
|
54.2
|
8634
|
4130
|
60.1
|
10154
|
5652
|
|
3×300
|
59.0
|
10562
|
4934
|
63.9
|
12065
|
6437
|
|
